Cara Pasang Wayar Kipas Siling – Ramai yang nak pasang ceiling fan di rumah kerana ia lebih jimat elektrik dan tahan lama berbanding kipas berdiri.

Tapi, cara pasang wayar kipas siling bukanlah sesuatu yang boleh dibuat sembarangan tanpa pengetahuan asas elektrik.

Silap sambung wayar, bukan saja kipas tak berpusing, malah boleh bahayakan nyawa. Artikel ini akan kupas cara pasang dengan selamat, jenis kipas siling popular, kadar harga, diagram wiring, hingga tips jimat supaya pemasangan lebih berbaloi.

Cara Pasang Wayar Kipas Siling

Bila bercakap tentang cara pasang wayar kipas siling, sangat penting untuk memahami setiap langkah pemasangan supaya sambungan dibuat dengan betul dan mengelakkan risiko litar pintas atau renjatan elektrik.

Pemasangan mestilah dilakukan dengan teliti serta mengikut piawaian keselamatan elektrik.

1. Matikan bekalan elektrik sepenuhnya

Pastikan main switch atau circuit breaker dimatikan sebelum memulakan kerja. Jangan hanya tutup suis kipas kerana bekalan arus masih boleh ada pada wayar. Sebaiknya gunakan tester pen atau multimeter untuk memastikan tiada arus pada point sambungan sebelum bekerja.

2. Kenal pasti warna wayar kipas siling

Kenal pasti dan periksa warna wayar kipas siling sebelum sambungannya dibuat. Umumnya di Malaysia, warna wayar adalah seperti berikut:

• Hitam atau coklat: Live (wayar hidup yang membawa arus)
• Biru atau putih: Neutral (wayar neutral)
• Hijau dengan jalur kuning: Earth (wayar bumi untuk keselamatan)

Penting untuk tidak tersilap sambungan kerana boleh mengakibatkan litar pintas atau kipas gagal berfungsi.

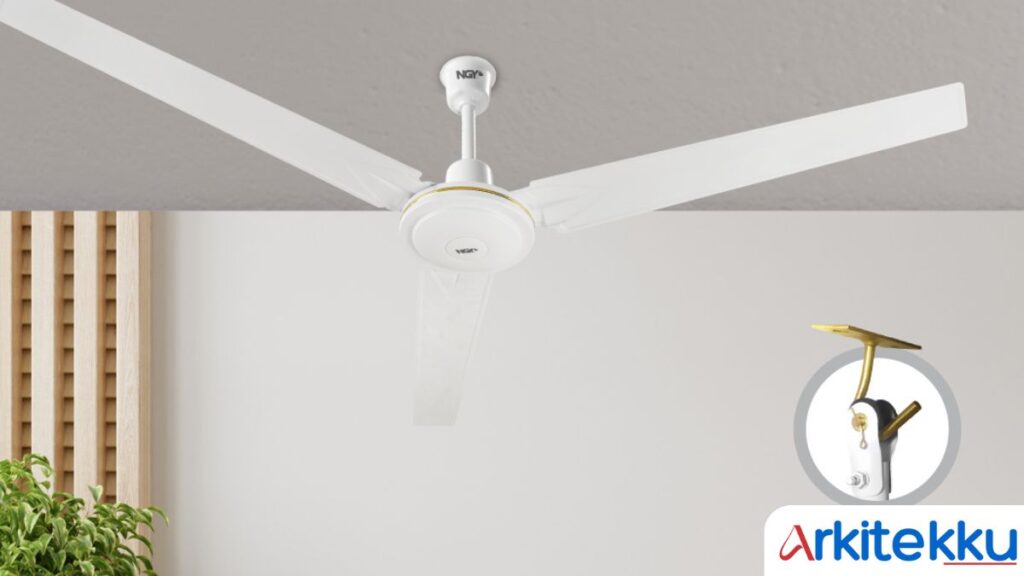

3. Pasang mounting bracket dengan kukuh

Pasang mounting bracket atau rangka penyangkut kipas pada siling menggunakan anchor bolt atau skru khas. Pastikan bracket dipasang pada permukaan yang kukuh seperti konkrit atau kayu keras. Elakkan pasang pada siling gypsum tanpa sokongan kerana tidak mampu menampung berat kipas.

4. Sambung wayar ke terminal kipas

Sambungkan wayar mengikut fungsi masing-masing ke terminal kipas. Jika guna regulator dinding, sambungkan live ke suis, kemudian dari suis ke terminal motor kipas. Jika guna remote control, sambungan live dan neutral akan masuk dahulu ke unit receiver sebelum ke motor kipas. Pastikan semua sambungan diketatkan dengan skru terminal.

Jika ada sambungan untuk lampu pada kipas siling, sambungan live untuk lampu perlu dipisahkan dari live motor supaya boleh dikawal secara berasingan melalui suis atau remote.

5. Balut sambungan dengan insulation tape

Setiap sambungan wayar mesti dibalut dengan insulation tape yang berkualiti untuk mengelakkan wayar terdedah dan seterusnya mengurangkan risiko litar pintas. Pastikan tiada wayar tembaga terdedah di luar terminal atau sambungan.

6. Uji fungsi kipas siling

Hidupkan semula bekalan elektrik dan uji kipas menggunakan suis, regulator, atau remote control (jika ada). Periksa sama ada kipas berpusing lancar dan tiada gegaran berlebihan. Jika kipas tidak berpusing atau bergegar, tutup semula bekalan elektrik dan periksa sambungan wayar serta pemasangan bracket.

Nota tambahan untuk kipas lain

Jika anda ingin tahu cara sambung wayar kipas meja atau kipas dinding, konsep sambungan asas adalah sama iaitu live, neutral dan earth. Namun, pemasangannya lebih mudah kerana tidak memerlukan pemasangan di siling. Biasanya hanya perlu sambung pada soket palam 3 pin dengan warna wayar yang sama seperti kipas siling.

Baca Pula : Cara Jimat Elektrik Rumah Paling Berkesan dan Praktikal

Kadar Harga Pasang Kipas Siling

Ramai yang nak tahu kadar harga pasang kipas siling sebelum panggil tukang elektrik. Harga bergantung pada lokasi, jenis kipas, dan cabaran pemasangan.

Sebelum pasang, penting untuk kenal jenis kipas siling yang sesuai dengan rumah anda. Ini kerana setiap jenis ada keperluan pemasangan berbeza.

Antara jenis yang popular di Malaysia termasuk Kipas Siling KDK, Kipas Siling Khind, dan Kipas Siling Panasonic.

Semua jenama ini terkenal dengan kualiti motor yang tahan lasak. Kipas dengan remote control pula lebih mudah dikawal, tapi pemasangannya sedikit lebih rumit sebab perlu sambung receiver.

Diagram Wiring Kipas Siling

Ramai yang cari diagram wiring kipas siling untuk pastikan sambungan dibuat dengan betul dan selamat. Sambungan asas kipas siling biasanya melibatkan tiga jenis wayar utama dan beberapa komponen sambungan lain.

Komponen Sambungan Utama

Live (L)
Wayar ini biasanya berwarna merah, coklat, atau hitam. Ia bawa arus dari suis ke motor kipas.

Neutral (N)
Biasanya berwarna biru atau putih. Ia sambung terus ke motor kipas dari distribution board atau DB.

Earth (E)
Wayar bumi berwarna hijau dengan jalur kuning. Ia disambungkan ke rangka kipas atau bracket untuk lindungi jika berlaku kebocoran arus.

Diagram Wiring Kipas Siling (Tanpa Remote Control)

1️⃣ Suis on/off → sambung ke wayar live
2️⃣ Live sambung ke motor kipas melalui regulator (kalau guna)
3️⃣ Neutral terus ke motor kipas
4️⃣ Earth sambung ke badan kipas / bracket

Alirannya:
Sumber elektrik (L + N + E) → Suis → Regulator → Motor kipas

Diagram Wiring Kipas Siling (Dengan Remote Control)

Bila guna kipas siling dengan remote control, unit receiver akan dipasang antara sumber elektrik dan motor kipas.

1️⃣ Live dari suis → masuk ke input receiver
2️⃣ Neutral → masuk ke input receiver
3️⃣ Dari output receiver → sambung ke motor kipas (L + N)
4️⃣ Earth tetap sambung ke rangka kipas

Alirannya:
Sumber elektrik (L + N + E) → Suis → Receiver → Motor kipas

Diagram Wiring Kipas Siling + Lampu (Jika ada lampu)

Kalau kipas siling ada lampu sekali (contoh kipas siling Khind atau Panasonic dengan lampu):

✅ Live untuk kipas dan lampu boleh dipisahkan ke suis dua geng supaya boleh kawal secara berasingan.
✅ Neutral boleh dikongsi ke kipas dan lampu.
✅ Earth tetap sambung ke kipas dan rangka lampu jika ada.

Alirannya:
Sumber elektrik (L + N + E) → Suis dua geng (1 untuk kipas, 1 untuk lampu) → Motor kipas / lampu

Perkara Penting Semasa Sambung Wayar

• Terminal skru mesti diketatkan sepenuhnya untuk elak litar longgar yang boleh jadi punca percikan atau kebakaran.
• Gunakan insulation tape tambahan pada sambungan terminal untuk pastikan sambungan lebih selamat.
• Kalau guna remote receiver, pastikan dipasang di dalam canopy kipas dengan kemas, jangan biar wayar terjuntai.

Faktor Faktor yang Mempengaruhi Harga Pasang Kipas Siling

Banyak faktor yang mempengaruhi harga upah pasang kipas siling, bukan sekadar jenama atau saiz kipas semata-mata.

1. Jenis Kipas Siling

Jenis kipas yang dipasang akan beri kesan pada harga. Contohnya, kipas siling KDK atau Panasonic dengan remote control lebih mahal untuk dipasang sebab perlukan wiring tambahan untuk receiver dan kadang-kadang bracket khas. Manakala kipas tanpa remote lebih ringkas pemasangannya dan kos lebih rendah.

2. Keadaan Siling

Kalau siling rumah anda jenis concrete slab, kerja tebuk siling lebih sukar berbanding siling papan atau gypsum. Ini sebabkan kos pemasangan meningkat sebab perlu alat khas dan masa lebih lama. Tukang akan caj tambahan kalau siling jenis keras atau perlu bracket khas.

3. Lokasi Rumah

Harga upah pasang di bandar besar macam KL atau JB biasanya lebih tinggi berbanding kawasan luar bandar. Ini kerana kos operasi dan masa perjalanan juga diambil kira oleh tukang elektrik. Ada juga tukang yang caj kos transport kalau lokasi rumah jauh.

4. Jarak Sumber Elektrik

Kalau point elektrik untuk sambungan jauh dari tempat pasang kipas, kos akan meningkat sebab tukang kena tarik wayar baru. Contohnya, kalau perlu tarik wayar dari DB box atau distribution board, upahnya boleh cecah RM200 ke atas bergantung jarak.

5. Keperluan Regulator Tambahan

Kalau anda pilih untuk pasang regulator kipas siling tradisional, ia memerlukan sambungan wayar tambahan. Kosnya lebih mahal berbanding guna remote control kerana perlu pasang suis regulator di dinding dan sambungan wayar secara manual ke motor kipas.

Tips Jimat Pasang Kipas Siling

Sebelum anda terus panggil tukang, cuba tengok dulu tips ini supaya anda boleh jimat kos pasang kipas siling.

• Beli kipas siap dengan bracket dan aksesori lengkap
• Pilih kipas tanpa remote kalau nak kos lebih rendah
• Survey harga upah pasang di kawasan anda dahulu
• Kalau pasang lebih dari satu kipas, runding harga pukal
• Pastikan point elektrik dah tersedia dekat lokasi pemasangan
• Pilih waktu pemasangan serentak dengan kerja elektrik lain di rumah
• Elak beli kipas terlalu besar jika ruang kecil sebab kos pasang pun naik

Kesimpulan

Cara pasang wayar kipas siling memerlukan pengetahuan asas tentang warna wayar, diagram wiring dan langkah keselamatan.

Sama ada anda pasang kipas siling KDK, Khind, Panasonic atau jenis dengan remote control, pastikan sambungan dibuat betul-betul supaya kipas berfungsi dengan baik dan selamat digunakan.

Kalau nak jimat kos, boleh rujuk tips jimat di atas sebelum buat keputusan. Jangan lupa baca juga artikel berkaitan seperti cara pasang soket lengkap di rumah untuk tambah ilmu DIY elektrik anda.
